MessageSujet: Le Nakajima   Le Nakajima Icon_minitimeDim Sep 27 2009, 14:21

Le Nakajima B6N Tenzan (en japonais : "Montagne merveilleuse", code allié : Jill)
fut le bombardier-torpilleur standard de la Marine impériale japonaise pendant les dernières années de la Seconde Guerre mondiale. Successeur du B5N, le B6N Tenzan en fut un excellent remplaçant et 1268 exemplaires furent produits.

Constructeur Nakajima
Rôle Bombardier-torpilleur embarqué
Mise en service 1943
Équipage 3
Motorisation Moteur Mitsubishi MK4T Kasei
Nombre 1 Type 14 cylindres en étoile
Puissance unitaire 1850 ch
Dimensions
Envergure 14,894 m
Longueur 10,865 m
Hauteur 3,8 m
Surface alaire 37,2 m2
Masses
À vide 3010 kg
Avec armement 5 200 kg
Maximale 5 650 kg
Performances
Vitesse maximale 481 km/h
Plafond 8 650 m
Rayon d'action 1 436 km
Armement
Interne 2 mitrailleuses Type 97 de 7,7mm dorsale et ventrale
Externe 800 kg de bombes ou de torpilles


Conception
Le prototype de ce grand monomoteur apparut au printemps 1941, le développement de l'avion fut retardé par des problèmes moteur, de stabilité et du train d'atterrissage et les premiers exemplaires ne furent utilisés en opération qu'en 1943.

B6N1
Appareil équipé du moteur Nakajima Mamoru 11. Ce moteur ne donna pas vraiment satisfaction et la Marine exigea l'arrêt de sa production pour se concentrer sur les moteurs Homare et Sakae.

B6N2
Appareil équipé du moteur Mitsubishi Kasei 25 de 1850ch. Ce fut la version principale du Tenzan.

Variantes
14-shi : Prototypes, moteur Nakajima NK7A Mamoru 11, 14 cylindres radial 1800ch, 1 mitrailleuse dorsale
B6N1 : série, proche du 14-shi, 2 mitrailleuses Type 97 de 7,7mm, dorsale et ventrale
B6N2 : série, moteur Mitsubishi MK4T Kasei 25, 14 cylindres radial de 1850ch
B6N2a : Mitrailleuse de dos remplacée par une plus grosse Type 2 de 13mm
B6N3 : projets pour une version terrestre du B6N2a avec moteur MK4T-C Kasei 25c de 1850ch

Le Nakajima B6n_in10

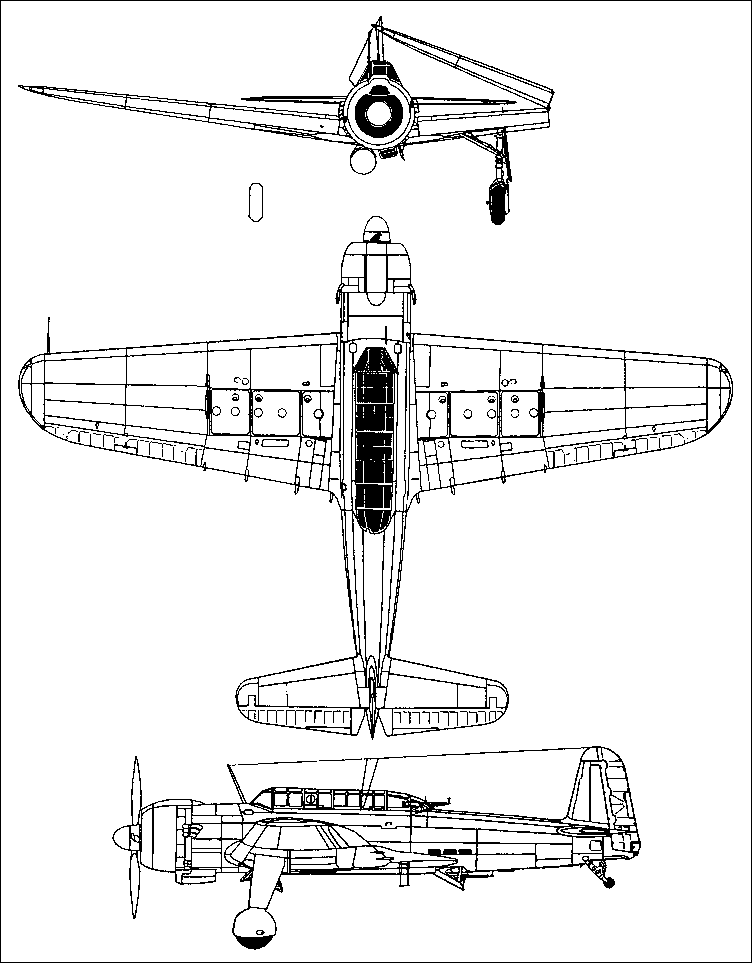

Le Nakajima Nakaji10

Le Nakajima Gb6n-210


Dernière édition par Sylvain le Dim Sep 27 2009, 14:42, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité
Anonymous



Le Nakajima Empty
MessageSujet: Re: Le Nakajima   Le Nakajima Icon_minitimeDim Sep 27 2009, 14:40

Le Nakajima B5N

Constructeur Nakajima
Rôle Bombardier-torpilleur Le Nakajima 280px-11
Premier vol 1937
Mise en service 1939
Nombre construit 1 150
Équipage
3
Motorisation
Moteur Nakajima Sakae 11
Nombre 1
Type 14 cylindres en étoile sur 2 niveaux refroidis par air
Puissance unitaire 1 000 ch (736 kW)
Dimensions
Envergure 15,5 m
Longueur 10,3 m
Hauteur 3,7 m
Surface alaire 37,7 m2
Masses
À vide 2 279 kg
Avec armement 3 800 kg
Maximale 4 100 kg
Performances
Vitesse maximale 378 km/h
Plafond 7 640 m
Vitesse ascensionnelle 420 m/min
Rayon d'action 980 km
Armement
Interne 4 mitrailleuses Type 92 de 7,7 mm, deux dans le nez, deux dans le cockpit arrière.
Externe jusqu'à 800 kg de bombes

Le Nakajima B5N, dit Kate dans le code allié, est un avion militaire torpilleur japonais utilisé lors de la Seconde Guerre mondiale.

Conception
Le prototype vole en janvier 1937 et la production démarra a la fin de l'année. Après son emploi en Chine, une nouvelle version B5N2 fut produite début 1940. Entre 1937 et 1943, 1149 exemplaires furent produits Ils furent considérés comme les meilleurs avions torpilleurs embarqués, avions alliés compris jusqu'en 1943[1]..

Versions
Le B5N a été produit en deux versions, le B5N1 et le B5N2, surnommé "Kate", il était vulnérable aux attaques des chasseurs, particulièrement lorsqu'il se préparait à larguer une torpille. Le Nakajima B6N "Jill" fut appelé à le remplacer, mais le "Kate" resta en service comme appareil de reconnaissance à long rayon d'action et de lutte anti-sous-marine et aussi comme avion Kamikaze .

Engagements
144 B5N2 participèrent à l'attaque sur Pearl Harbour du 7 décembre 1941, ils assènèrent un coup rude à la flotte du pacifique ;
parmi leurs nombreuses victimes ont trouvent notamment les porte-avions Lexington, Yorktown, et Hornet.
Bataille de la mer de corail
Bataille de Midway

Le Nakajima D4y3_p10
Revenir en haut Aller en bas
Invité
Invité
Anonymous



Le Nakajima Empty
MessageSujet: Re: Le Nakajima   Le Nakajima Icon_minitimeLun Sep 28 2009, 03:27

Merci Sylvain
